槍線固定整理器 (J1772)＋NEMA 14-50防水插座組合

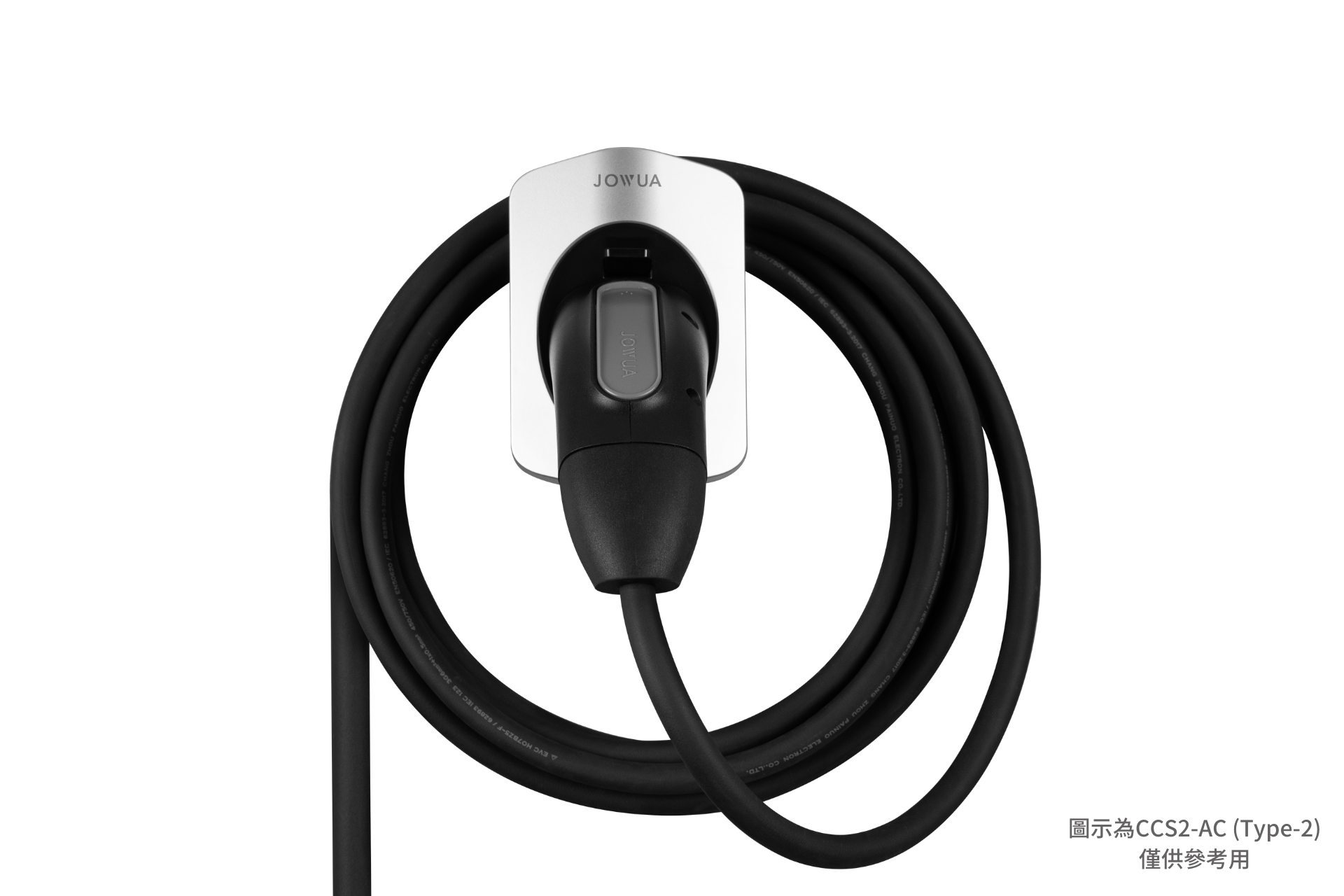

槍線固定整理器 (J1772)
J1772車主槍線必備
整齊收納與固定您的電動車用行動充電器，電車生活有序更升級！
功能雙結合
充電槍頭可輕鬆收納於固定座，降低磨損。電纜可整齊纏繞於支架，不再凌亂與打結。
國際防水防塵等級
IP66防水等級，完全密封且防塵防水，雨天也不用擔心。
特選環保阻燃材質
阻燃級PC材質，安全阻燃，充電更安心。
NEMA 14-50防水插座
NEMA 14-50
依據NEMA（美國國家電氣製造商協會）標準設計製造，此插座盒專為安裝NEMA 14-50R插座而配置。
12000W Max. 大功率輸出
支援240V / 50A的高功率連接，非常適合為電動車、房車以及其他重型設備提供電源。
IP66 防水防塵
採用防水材料設計製造，能夠抵抗戶外的雨、雪和塵土等元素，確保在惡劣條件下也能保持長久和耐用。
ETL 認證
此認證確保插座盒經過嚴格測試，並符合 Intertek (全球性測試、檢驗和認證公司) 制定的安全和性能標準。
防水連接器
在苛刻的環境中創建防水的電纜連接，提供強大而有效的解決方案。產品包含3個防水連接器（M32 x1、M25 x2），兼容各種電纜類型和線徑。
如何安裝
安全警告/建議配件方式
安全警告
本產品NEMA 14-50部分，建議由「全國技術士技能檢定 - 丙級以上」證照之專業人員進行安裝。若未由合格人員安裝，或因自行安裝導致產品損壞、功能異常或其他問題，恕不在延長保固範圍內，請務必遵守此規定以確保使用安全及權益。
14-50的連接器建議配線方式:
- 使用14mm2 (6 AWG)的線徑
- 單相三線式 220V
- 單獨斷路器 50A
選擇選項
NEMA 14-50防水電源插座盒
。NEMA 14-50 插座
。支援12kW (24oV/50A) 大功率輸出
。IP66 防水防塵
。符合ETL安全和性能認證
NEMA 14-50
插座
12kW(240V/50A)
大功率輸出
IP66
防水防塵
ETL
安全性能認證
ETL 認證
全球認可的安全、品質和可靠性
高品質接觸端子
適用於高功率連接
提供更穩固、可靠的電源連接
。耐腐触性
。良好的導電性和更小的能量損失
。低摩擦係數和更好的夾持力
IP66 防水、防護
PC材料與矽膠密封環
耐用的結構和有效的密封能力。
蓋子設計確保在濕潤、塵土或其他污染物
暴露的環境中有可靠的連接
防水連接器
在苛刻的環境中創建防水的電纜連接，
提供強大而有效的解決方案
備註：
產品包含3個(M32 x1，M25x2)
防水連接器
兼容各種電纜類型和線徑
夾爪設計
兼容多種電纜類型和線徑，為各種應用提供靈活性
M32 (32mm)
適用於需要完全密封的大型電纜和線束
M25 (25mm)
適用於中等大小的電纜和線束
插座接線指南
G (綠色)
“G”表示接地導體，請連接接地線
Y (金色)
“Y” 表示火線導體，請連接火線
X (金色)
“Ｘ”表示火線導體，請連接火線
W (銀色)
“W”表示中行導體，請連接中性線
配線方式
• 14mm²(6 AWG) 的線徑
• 單相三線式220V
• 單獨斷路器 50A
9.6kW(40A)高效率
NEMA 14-50充電方案
槍線固定整理器
簡單安裝
堅固耐用
雙功能結合
充電槍固定＋電纜收納
充電槍固定
充電槍頭輕鬆收納於固定座降低槍頭磨損、杜絕異物進入槍頭
電纜收納
可整齊纏繞於固定座，不再淩亂打結降低線材耗損
全規格選擇
電車生活有序更升級
%0AJ1772%E8%BB%8A%E4%B8%BB%E6%A7%8D%E7%B7%9A%E5%BF%85%E5%82%99%E6%95%B4%E9%BD%8A%E6%94%B6%E7%B4%8D%E8%88%87%E5%9B%BA%E5%AE%9A%E6%82%A8%E7%9A%84%E9%9B%BB%E5%8B%95%E8%BB%8A%E7%94%A8%E8%A1%8C%E5%8B%95%E5%85%85%E9%9B%BB%E5%99%A8%EF%BC%8C%E9%9B%BB%E8%BB%8A%E7%94%9F%E6%B4%BB%E6%9C%89%E5%BA%8F%E6%9B%B4%E5%8D%87%E7%B4%9A%EF%BC%81%0A%E5%8A%9F%E8%83%BD%E9%9B%99%E7%B5%90%E5%90%88%E5%85%85%E9%9B%BB%E6%A7%8D%E9%A0%AD%E5%8F%AF%E8%BC%95%E9%AC%86%E6%94%B6%E7%B4%8D%E6%96%BC%E5%9B%BA%E5%AE%9A%E5%BA%A7%EF%BC%8C%E9%99%8D%E4%BD%8E%E7%A3%A8%E6%90%8D%E3%80%82%E9%9B%BB%E7%BA%9C%E5%8F%AF%E6%95%B4%E9%BD%8A%E7%BA%8F%E7%B9%9E%E6%96%BC%E6%94%AF%E6%9E%B6%EF%BC%8C%E4%B8%8D%E5%86%8D%E5%87%8C%E4%BA%82%E8%88%87%E6%89%93%E7%B5%90%E3%80%82%0A%E5%9C%8B%E9%9A%9B%E9%98%B2%E6%B0%B4%E9%98%B2%E5%A1%B5%E7%AD%89%E7%B4%9AIP66%E9%98%B2%E6%B0%B4%E7%AD%89%E7%B4%9A%EF%BC%8C%E5%AE%8C%E5%85%A8%E5%AF%86%E5%B0%81%E4%B8%94%E9%98%B2%E5%A1%B5%E9%98%B2%E6%B0%B4%EF%BC%8C%E9%9B%A8%E5%A4%A9%E4%B9%9F%E4%B8%8D%E7%94%A8%E6%93%94%E5%BF%83%E3%80%82%0A%E7%89%B9%E9%81%B8%E7%92%B0%E4%BF%9D%E9%98%BB%E7%87%83%E6%9D%90%E8%B3%AA%E9%98%BB%E7%87%83%E7%B4%9APC%E6%9D%90%E8%B3%AA%EF%BC%8C%E5%AE%89%E5%85%A8%E9%98%BB%E7%87%83%EF%BC%8C%E5%85%85%E9%9B%BB%E6%9B%B4%E5%AE%89%E5%BF%83%E3%80%82%0ANEMA%2014-50%E9%98%B2%E6%B0%B4%E6%8F%92%E5%BA%A7%0ANEMA%2014-50%E4%BE%9D%E6%93%9ANEMA%EF%BC%88...){kind=link}
相容他牌
全規格系列充電座
CCS2-AC (Type-2)｜J1772｜NACS
CCS2-AC (Type-2)
NACS (TPC)
如何安裝槍線固定整理器
＊請確保產品的螺絲孔位方向為一個螺絲朝上、兩個螺絲朝下
步驟一
將槍線固定整理器的底座平放在欲安裝
的牆面位置，並標記螺絲孔的位置
步驟二
在標記的位置鑽一個直徑為Φ 6mm
且深度至少40mm的孔洞
步驟三
將塑膠膨脹螺絲垂直插入牆中
直到與牆面齊平為止
步驟四
將槍線固定整理器的孔位對準牆上的塑膠膨脹螺絲，並用3個K型螺絲鎖入直到完全固定
步驟五
確認螺絲已完全鎖緊
並確保槍線固定整理器穩定固定
步驟六
將槍線固定整理器的前段與底部組裝
再使用C型螺絲鎖入指定孔位，並確實固定即完成
以上示意圖黃色圓點表示螺絲或螺絲孔位
系列配件，完美搭配
打造便捷電車生活
